五金沖壓件拉伸與成型設計原則

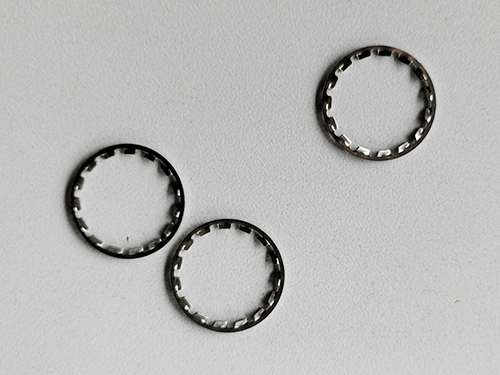

五金沖壓件在眾多工業區域應用普遍，其拉伸與成型設計是關鍵環節，直接影響產品質量、生產速率及成本。以下是五金沖壓件拉伸與成型設計需遵循的原則。

達到使用性能與組裝要求

設計時，沖壓件需要達到產品的使用技術性能。例如汽車五金沖壓件，要具備足夠的強度、剛度和不怕腐蝕性，以承受車輛運行中的各種力和環境影響。同時，要方便組裝，像電子設備的金屬外殼，其拉伸和成型設計需考慮與其他部件的配合精度和安裝便捷性，確定產品能順利組裝并正常工作。

提升材料利用率

提升金屬材料利用率是降低成本的重要途徑。設計應盡量減少材料消耗和浪費，爭取實現無廢料或少廢料生產。比如，通過正確布局沖壓件的形狀和尺寸，采用套裁法等排樣方式，充足利用板材面積。在允許情況下，還可選用價格不高的材料，進一步降低生產成本。

形狀簡單、結構正確

形狀簡單、結構正確的沖壓件有利于簡化模具結構，提升生產速率。復雜的形狀會增加模具制造難度和成本，降低生產速度。例如，設計拉伸件時應盡量使其簡單、對稱，能一次拉伸成形，減少工序數量。對于需多次拉伸成形的工件，其內外壁或帶凸緣拉伸件的凸緣表面，應允許存在拉伸過程中產生的壓痕，以簡化設計。

正確控制尺寸精度與表面粗糙度

在確定產品正常使用的前提下，應盡量降低尺寸精度和表面粗糙度等級要求。這不僅可以減少廢品產生，確定產品質量穩定，還有利于產品互換。例如，對于一些對尺寸精度要求不高的非關鍵部位，可適當放寬公差范圍，降低加工難度和成本。

適應現有設備與工藝

設計要考慮現有設備、工藝裝備和工藝流程的加工能力。使用現有設備和工藝進行加工，不僅能降低設備投資成本，還能延長沖壓模具的使用壽命。例如，在設計沖壓件時，要了解企業現有的壓力機噸位、模具加工精度等條件，設計出的沖壓件能夠在現有生產條件下順利加工。

遵循拉伸工藝特性

針對拉伸工藝，要遵循其的設計要點。拉深五金沖壓件壁厚公差或變薄量不應超出拉深工藝壁厚變化規律。對于需多次拉深成形的工件，其尺寸設計要符合拉深工藝對零件公差等級的要求。零件圖上所有未注的尺寸，屬于自由尺寸，可按確定公差等級確定尺寸公差。同時，在確定裝配要求的前提下，應允許拉深件側壁有相應的斜度，以方便脫模和后續加工。

考慮潤滑與摩擦因素

在拉伸與成型過程中，材料與模具之間存在摩擦，正確的潤滑設計重要。例如，在拉深操作中，應采用單面潤滑，潤滑凹模一面，不準潤滑沖頭一面，以減少不好的摩擦力，提升拉深系數和拉深力，避免磨損和刮傷模具及工件表面。對于不同形狀的沖壓件，要根據其變形特點選擇適當的潤滑方式，如盒形件拉深可采用雙面潤滑，以提升成形限度。

總之，五金沖壓件的拉伸與成型設計是一個綜合考慮多方面因素的過程。遵循上述設計原則，能夠確定設計出質量不錯、速率不錯、低成本的沖壓件，達到工業生產的需求。
